Yönlendirilebilir yatay sondaj makineleri

Beş makine, üç farklı güç sınıfı.

Kısa şehir içi geçişlerden uzun mesafeli ve büyük çaplı hat geçişlerine kadar her projeye uygun çekme kapasitesinde makineyle sahadayız. Makine görseline tıklayarak teknik föyünü açabilirsiniz.

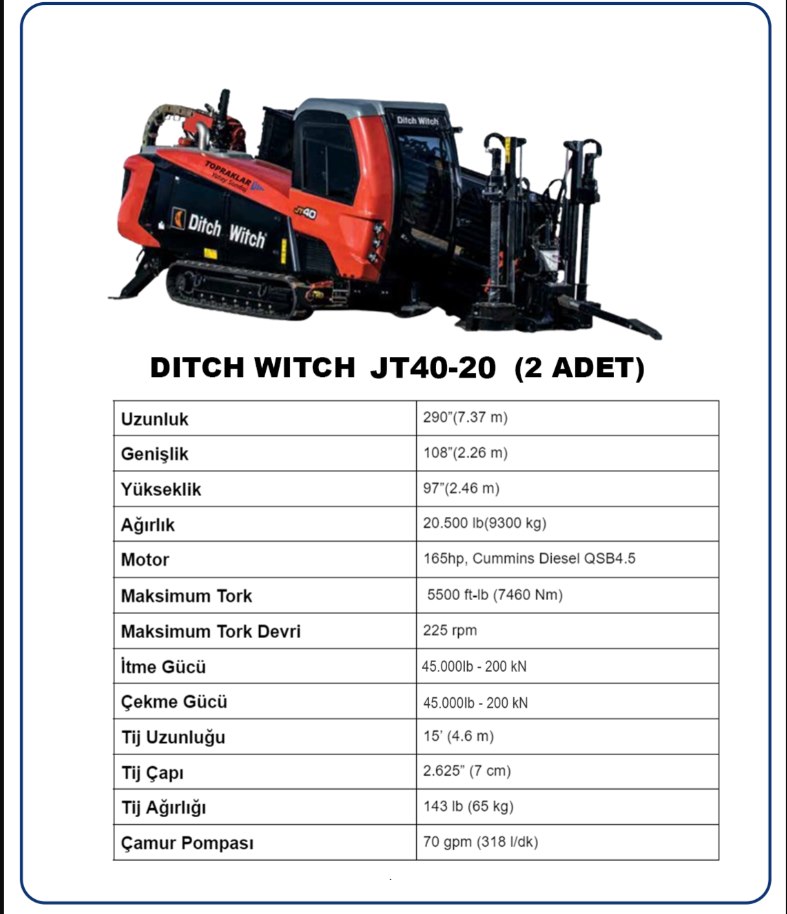

012 AdetDitch Witch JT40-20 yönlendirilebilir yatay sondaj makinesiTeknik föyü aç
Ditch Witch

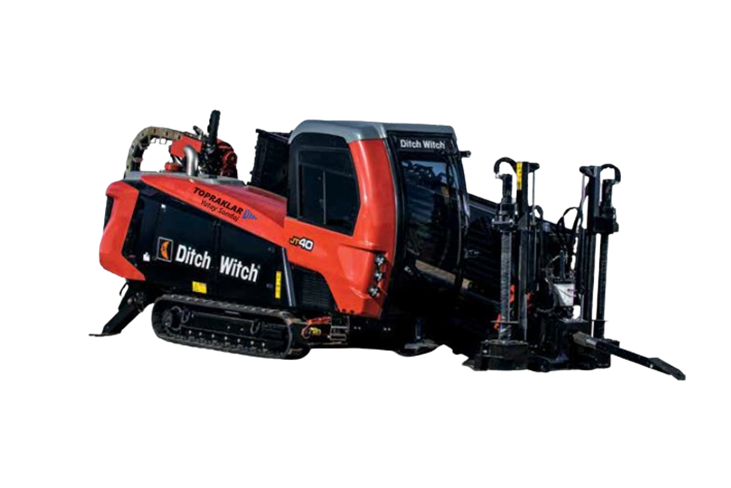

Ditch Witch JT40-20

Orta sınıfın en güçlü makinelerinden biri. Kompakt gövdesi dar şehir içi sahalara girmesini, yüksek çekme kuvveti ise orta ve uzun mesafeli geçişleri tek seferde tamamlamasını sağlar. Yol, cadde, dere ve demiryolu altı geçişlerinde ana makinemizdir.

  • 45.000 lb · 200 kNitme / çekme gücü
  • 5.500 ft·lb · 7.460 Nmmaksimum tork
  • 165 hpCummins Diesel QSB4.5
  • 9.300 kgağırlık · 7,37 m uzunluk
Şehir içi geçişlerYol altıDere ve kanal altıOrta-uzun mesafe

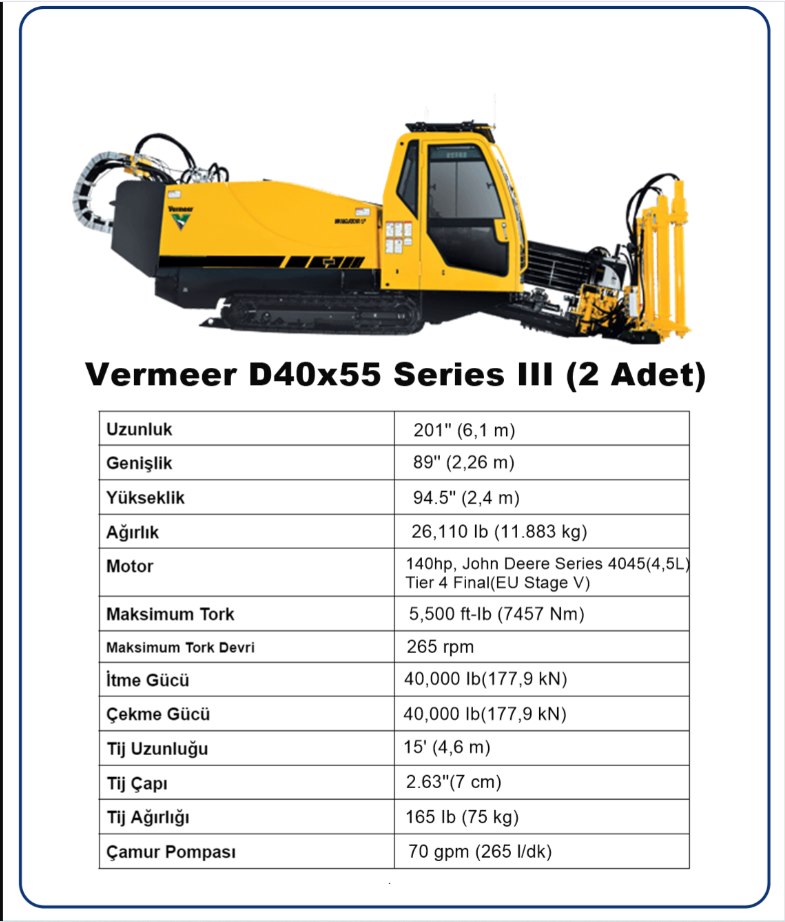

022 AdetVermeer D40x55 Series III yönlendirilebilir yatay sondaj makinesiTeknik föyü aç
Vermeer

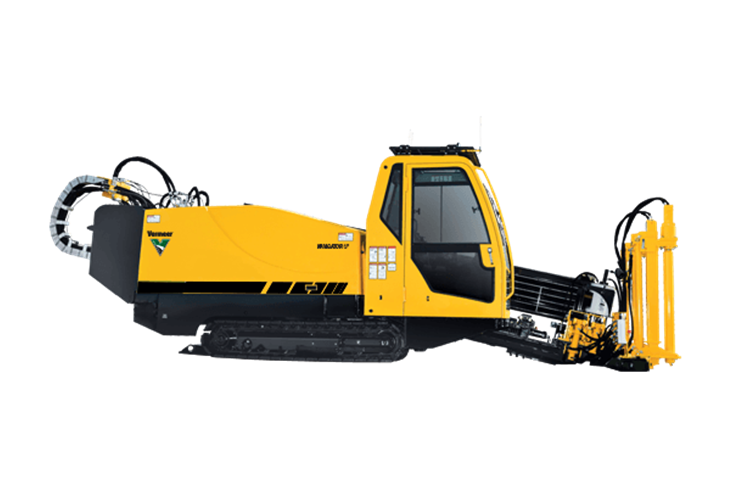

Vermeer D40x55 Series III

Sektörün en yaygın ve en güvenilir orta sınıf makinelerinden. Hızlı çubuk değiştirme sistemi ve güçlü sondaj sıvısı pompasıyla killi ve karışık zeminlerde yüksek ilerleme hızı sunar. Doğalgaz, su ve fiber hatlarının yoğun şehir içi geçişlerinde tercih ediyoruz.

  • 40.000 lb · 177,9 kNitme / çekme gücü
  • 5.500 ft·lb · 7.457 Nmmaksimum tork
  • 140 hpJohn Deere 4045, Tier 4 Final
  • 11.883 kgağırlık · 6,1 m uzunluk
Doğalgaz hatlarıİçme suyuFiber optikKilli ve karışık zemin

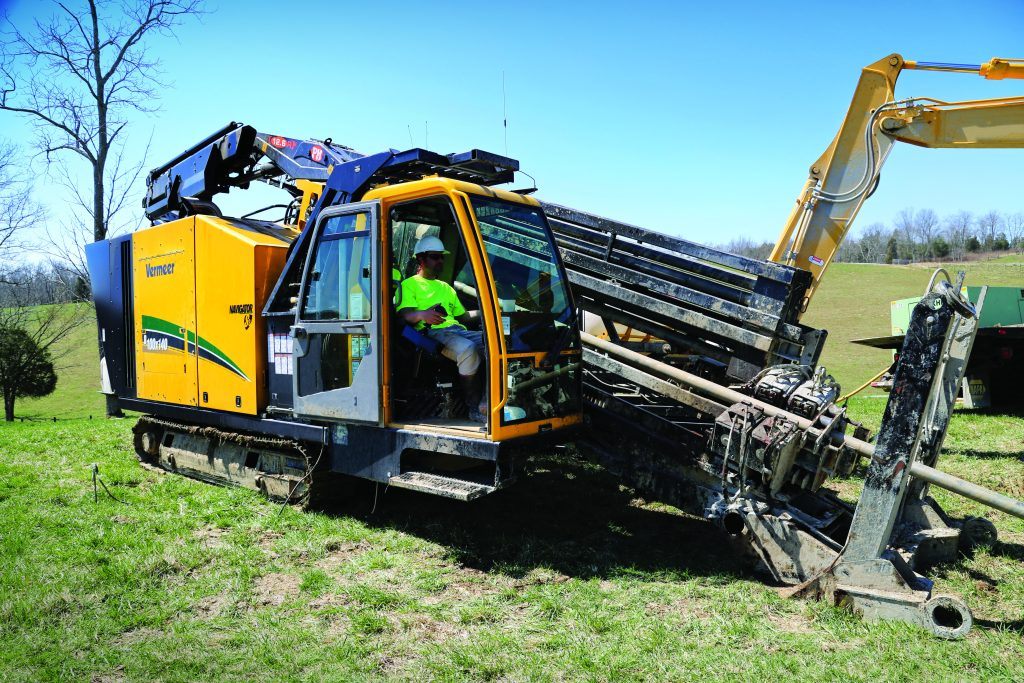

031 AdetVermeer D100x140 S3 Navigator yönlendirilebilir yatay sondaj makinesi sahadaGörseli büyüt
Vermeer

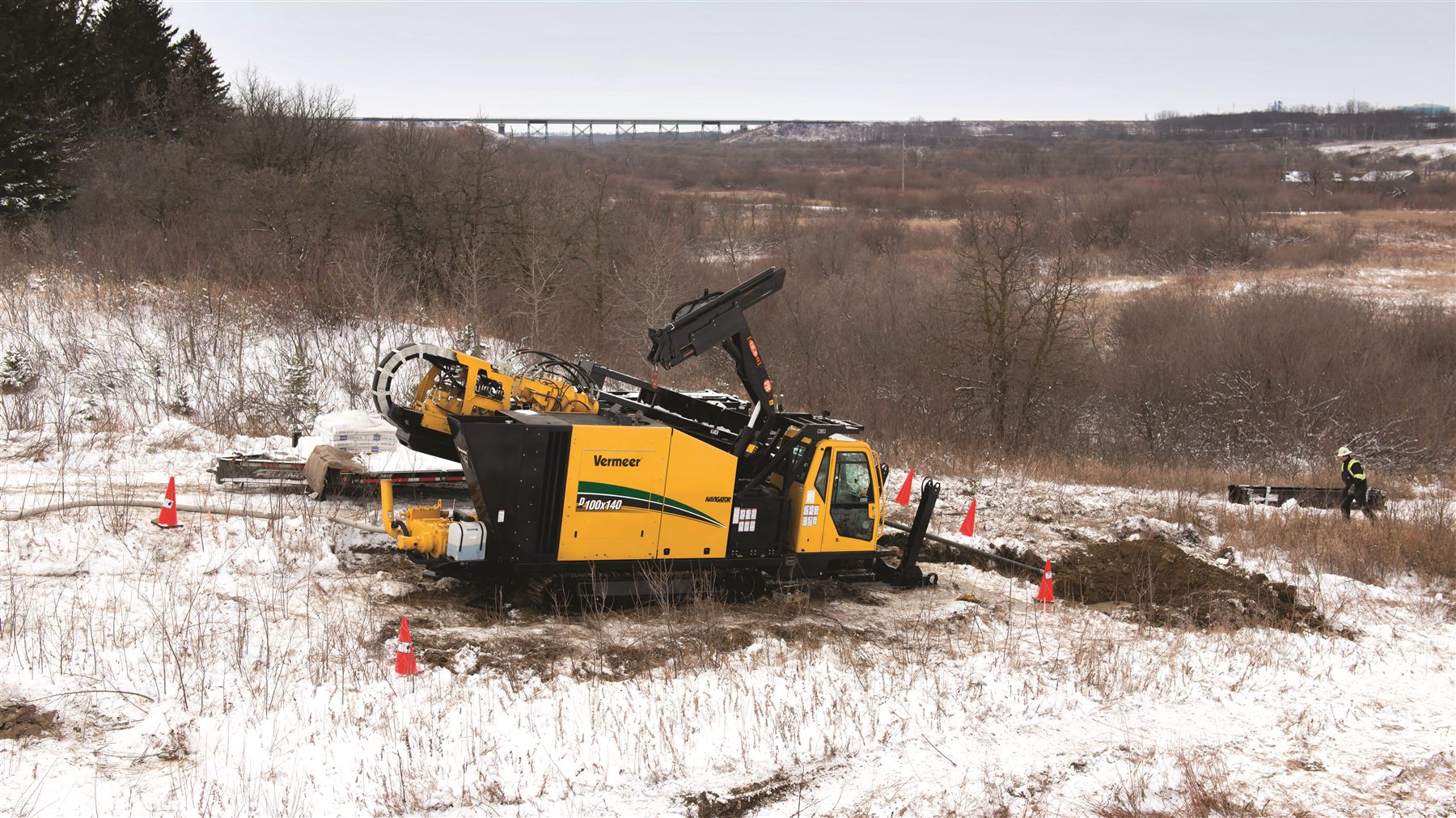

Vermeer D100x140 S3 Navigator

Ağır sınıf makinemiz. 18.981 Nm mil torku ve 444,8 kN itme/çekme gücüyle zorlu zeminlerde, büyük çaplı boruların uzun mesafeli geçişlerinde ve nehir, otoyol altı projelerde güçlü ve güvenilir performans sunar. 4,6 m ve 6,1 m Firestick® tij seçenekleri ve artırılmış tij taşıma kapasitesine sahiptir.

  • 100.000 lb · 444,8 kNitme / çekme gücü
  • 14.000 ft·lb · 18.981 Nmmaksimum mil torku
  • 275 hp · 205 kWCaterpillar, Tier 4 Final
  • 22.816 kgağırlık · 4,6 m / 6,1 m Firestick® tij
Büyük çaplı boruNehir ve otoyol altıUzun mesafeZorlu zemin

Teknik özellikler

Makineleri karşılaştırın.

ÖzellikDitch WitchJT40-20 (2 adet)VermeerD40x55 Series III (2 adet)VermeerD100x140 S3
Uzunluk290" (7,37 m)201" (6,1 m)31,4 ft (9,5 m) nakliye
Genişlik108" (2,26 m)89" (2,26 m)102" (2,54 m)
Yükseklik97" (2,46 m)94,5" (2,4 m)11,5 ft (3,4 m)
Ağırlık20.500 lb (9.300 kg)26.110 lb (11.883 kg)50.300 lb (22.816 kg)
Motor165 hp, Cummins Diesel QSB4.5140 hp, John Deere Series 4045 (4,5 L) Tier 4 Final (EU Stage V)275 hp (205 kW), Caterpillar, Tier 4 Final (EU Stage V)
Maksimum tork5.500 ft·lb (7.460 Nm)5.500 ft·lb (7.457 Nm)14.000 ft·lb (18.981 Nm)
Maksimum tork devri225 rpm265 rpm230 rpm
İtme gücü45.000 lb (200 kN)40.000 lb (177,9 kN)100.000 lb (444,8 kN)
Çekme gücü45.000 lb (200 kN)40.000 lb (177,9 kN)100.000 lb (444,8 kN)
Tij uzunluğu15' (4,6 m)15' (4,6 m)15' (4,6 m) / 20' (6,1 m)
Tij çapı2,625" (7 cm)2,63" (7 cm)3,5" (8,9 cm)
Tij ağırlığı143 lb (65 kg)165 lb (75 kg)261 lb (118,4 kg) / 374 lb (169,6 kg)
Çamur pompası70 gpm (318 l/dk)70 gpm (265 l/dk)230 gpm (870,6 l/dk)

Saha destek ekipmanları

Makineyi tamamlayan yardımcı sistemler.

Bentonit karıştırma üniteleri

Zemin sınıfına göre hazırlanan sondaj sıvısı ve yüksek debili çamur pompaları.

Yer altı yön bulma sistemleri

Matkap ucunun derinlik, eğim ve konumunu yüzeyden anlık izleyen lokatörler.

Rayba ve çekme başlıkları

Farklı zemin ve boru çaplarına uygun genişletme raybaları, fırdöndüler ve çekme aparatları.

Jeneratör ve kompresörler

Sahada kesintisiz enerji ve basınçlı hava için mobil güç üniteleri.

Boru kaynak ekipmanları

HDPE alın kaynak makineleri ve çelik boru kaynak donanımı.

Vakumlu çamur tahliye

Sondaj sıvısı ve hafriyatın kontrollü toplanması, temiz saha teslimi.

Nakliye ve taşıyıcı araçlar

Makine, çubuk ve boru sevkiyatı için düşük yataklı taşıyıcılar.

Mini ekskavatör ve iksa

Giriş-çıkış çukurlarının açılması ve güvenli iksalanması.
